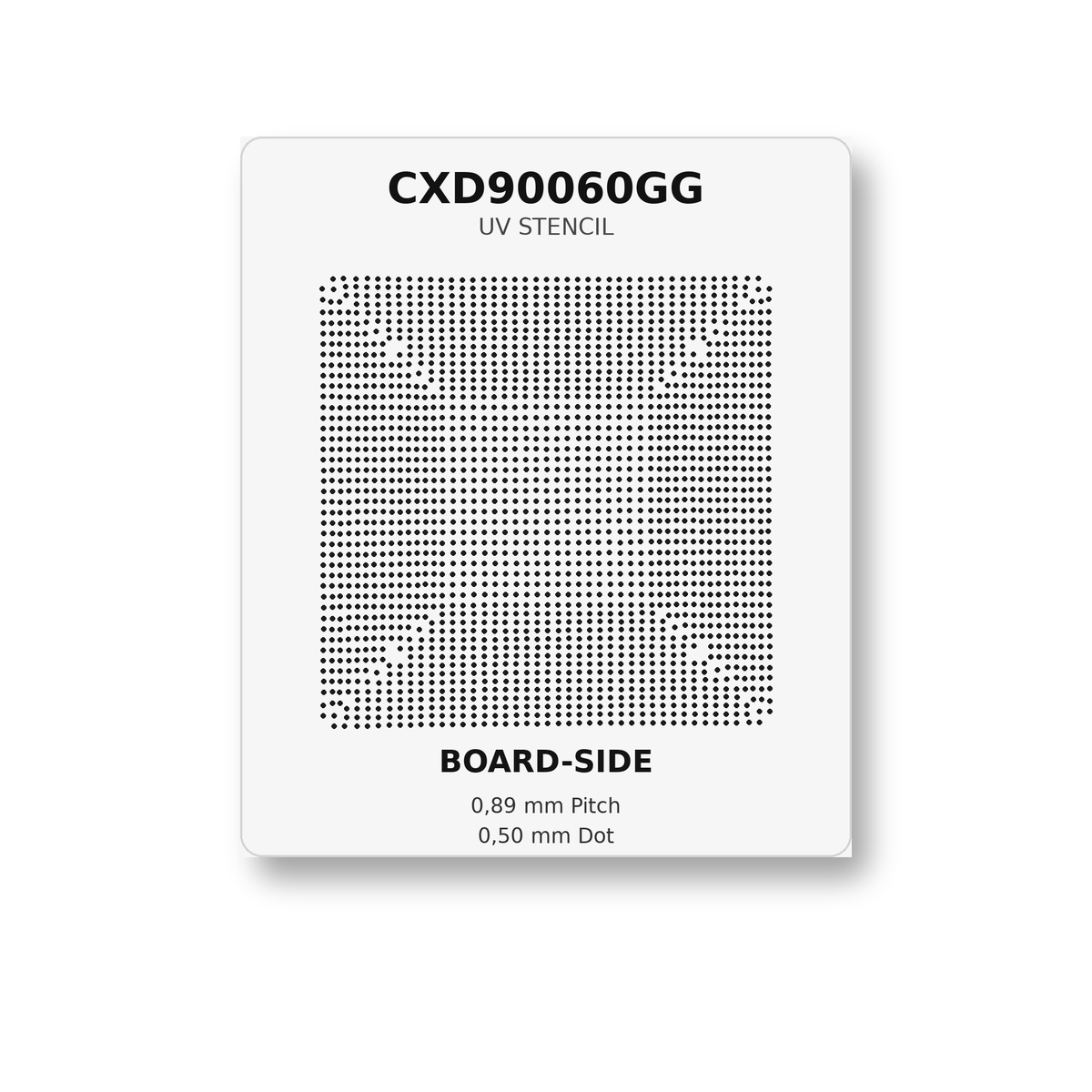

PS5 APU CXD90060GG UV Lötstopplack Schablone

PS5 CXD90060GG UV Stencil – BOARD-SIDE

Diese UV-Schablone wurde speziell für den CXD90060GG auf PlayStation-5-Mainboards entwickelt. Sie eignet sich zur gezielten Reparatur von beschädigtem oder freigelegtem Lötstopplack im BGA-Bereich.

Die Schablone deckt die Pad-Bereiche ab, sodass UV-Lötstopplack rund um die Pads aushärten kann, ohne die eigentlichen Kontaktflächen unnötig zu verschließen. Das ist besonders hilfreich nach Arbeiten an der APU oder bei beschädigtem Solder Mask im Padfeld.

Technische Daten

• Passend für: CXD90060GG
• Anwendung: PS5 Mainboard / APU-Bereich
• Version: BOARD-SIDE
• Pitch: 0,89 mm
• Punktdurchmesser: 0,50 mm
• Verwendung mit UV-härtendem Lötstopplack

Einsatzbereich

• Reparatur von beschädigtem Lötstopplack
• freigelegte Leiterbahnen im BGA-Umfeld
• gezielte Maskierung beim Aushärten von UV-Lötstopplack
• Mainboard-Reparaturen im PS5 APU-Bereich

Anwendung

1. Padfeld gründlich reinigen und entfetten.
2. UV-Lötstopplack dünn auf die betroffenen Bereiche auftragen.
3. Stencil exakt auf dem Padfeld ausrichten.
4. Mit UV-Licht belichten.
5. Stencil entfernen und überschüssigen, nicht ausgehärteten Lack vorsichtig beseitigen.
6. Bei Bedarf nachhärten.

Wichtig: Dieses Produkt ist eine UV-Schablone für Lötstopplack-Reparaturen und kein klassisches Reball-Stencil zum direkten Setzen von BGA-Kugeln.

Die Anwendung erfordert Erfahrung im Bereich BGA- und Mainboard-Reparatur. Die Ausrichtung sollte vor der Belichtung unter dem Mikroskop kontrolliert werden.
