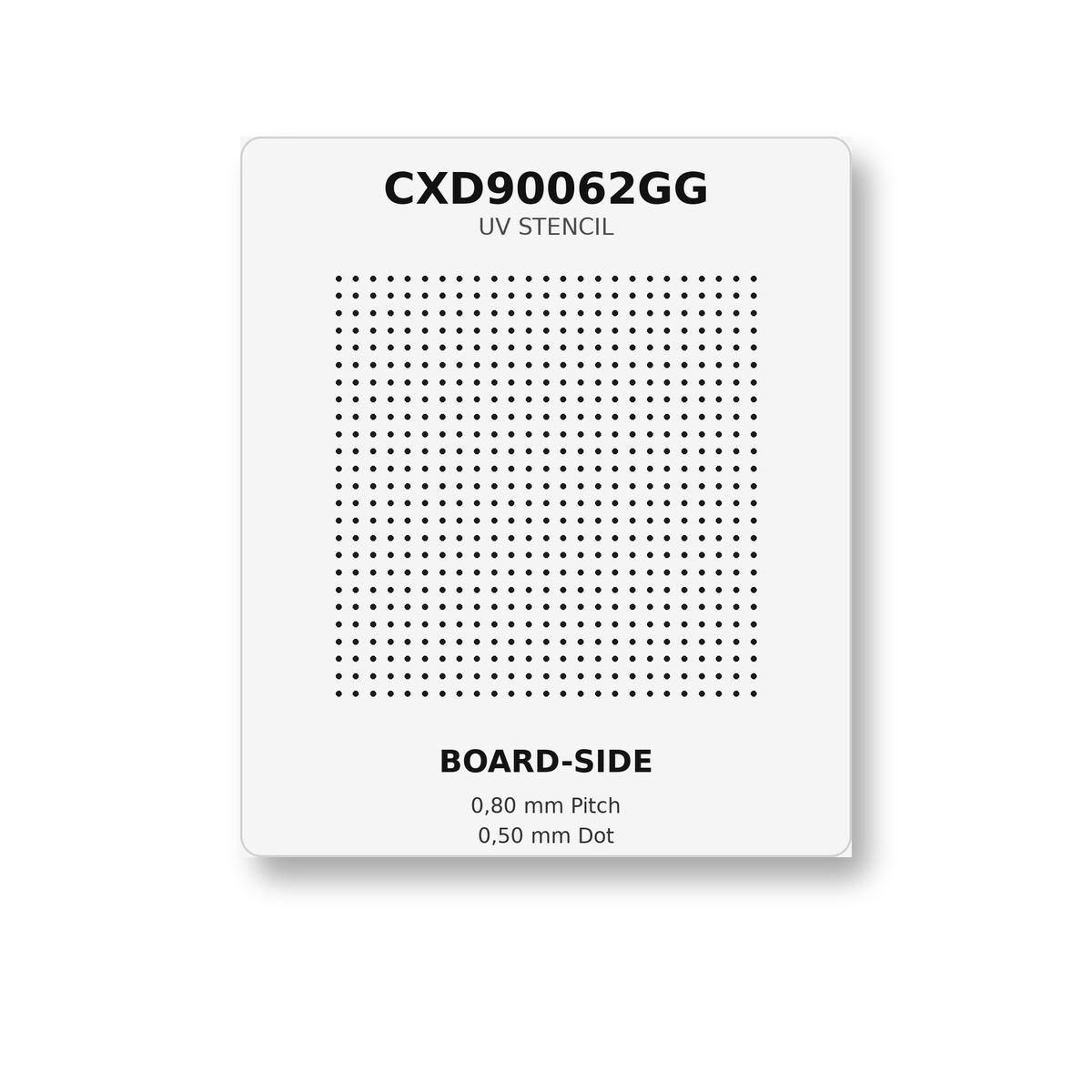

PS5 CXD90062GG UV Lötstopplack Schablone

PS5 CXD90062GG UV Stencil – BOARD-SIDE

Diese UV-Schablone wurde speziell für den CXD90062GG auf PlayStation-5-Mainboards entwickelt. Sie eignet sich ideal für Reparaturen von beschädigtem oder freigelegtem Lötstopplack im BGA-Bereich.

Die Schablone deckt die Pad-Bereiche gezielt ab, sodass UV-Lötstopplack rund um die Pads aushärten kann, ohne die eigentlichen Kontaktflächen unnötig zu verschließen. Das erleichtert saubere Reparaturen nach Arbeiten am SSD-Controller oder bei beschädigtem Solder Mask.

Technische Daten

• Passend für: CXD90062GG
• Anwendung: PS5 Mainboard / SSD-Controller-Bereich
• Version: BOARD-SIDE
• Pitch: 0,80 mm
• Punktdurchmesser: 0,50 mm
• Raster: 25 × 25 / 625 Positionen
• Verwendung mit UV-härtendem Lötstopplack

Einsatzbereich

• Reparatur von beschädigtem Lötstopplack
• freigelegte Leiterbahnen im BGA-Umfeld
• gezielte Maskierung beim Aushärten von UV-Lötstopplack
• Mainboard-Reparaturen im PS5 SSD-Controller-Bereich

Anwendung

1. Padfeld gründlich reinigen und entfetten.
2. UV-Lötstopplack dünn auf die betroffenen Bereiche auftragen.
3. Stencil exakt auf dem Padfeld ausrichten.
4. Mit UV-Licht belichten.
5. Stencil entfernen und überschüssigen, nicht ausgehärteten Lack vorsichtig beseitigen.
6. Bei Bedarf nachhärten.

Wichtig: Dieses Produkt ist eine UV-Schablone für Lötstopplack-Reparaturen und kein klassisches Reball-Stencil zum direkten Setzen von BGA-Kugeln.

Die Anwendung erfordert Erfahrung im Bereich BGA- und Mainboard-Reparatur. Die Ausrichtung sollte vor der Belichtung unter dem Mikroskop kontrolliert werden.
